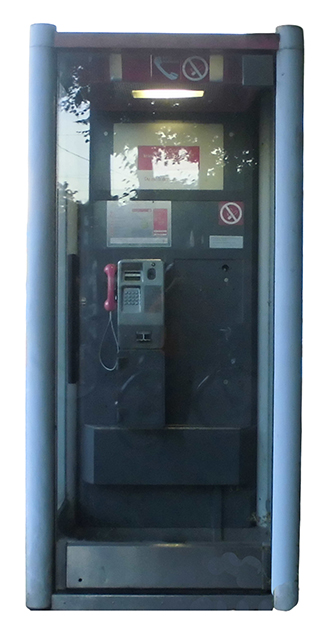

Telefonhäuschen 90sm TelH90sm

Eckdaten/Kurzbeschreibung:



Modell-Bezeichnung:       Telefonhäuschen 90 Sm



Abkürzung/Kurzform:       TelH 90 Sm



Umgangssprachlich:        Telefonzelle



Hersteller:                          Stewing, Quante



Hergestellt von/bis:



Eingeführt:                           1992 bei der Deutschen Bundespost/Telekom (DBPT)



Außerdienststellung:          Immer noch bei der DTAG/T-Com in der Fläche zu finden



Material:                               Kunststoff, Glasfaserverstärktes Polycarbonat (PC-GF)



Farbe:                                   PUR-Lackbeschichtung,  weiß mit grau und  magentafarbener Dach-Haube







Beschreibung:





Ausführung: Alle wesentlichen Teile des TelH 90 Sm wie Gehäuse, Tür und Abdeckplatte für Hausanschluss- und Sicherungskasten bestehen aus glasfaserverstärktem Polycarbonat (PC-GF)



Fußboden:    Polyester-Bodenplatte mit speziellem Anti-Rutsch-Belag auf PVC-Basis



Tür: Die Tür des TelH 90 Sm ist in wartungsarmen Lagern eingehängt. Im unteren Lager befindet sich eine Torsionsbuchse zur Regelung des Türanschlages und zur Türschließung ist im Dachrahmen ein Stoßdämpfer zwischen dem Schließgestänge eingebaut.

Die geöffnete Tür ragt nur 86cm über die Vorderfläche hinaus.

Die leichte Weite ist mit 83cm breiter als bei den bisherigen Fernsprechhäuschen und die Höhe der Eintrittsschwelle beträgt nur 1cm.

Die Tür ist mit einem Sicherheitsschloss (Postschließung schwarz oder wahlweise ab Hersteller grün) verschließbar.



Das TelH 90 sh kann auch von Rollstuhlfahrern benutzt werden. Hierbei bleibt jedoch die Tür während der Benutzung offen.



Verglasung:. 2 gleichgroße Scheiben , sowie eine Vollglastür jeweils aus Sicherheitsglas.



Lackierung:  PUR-Lackbeschichtung,  in der DTAG Konzernfarbe: weiß mit grau und magentafarbener Dach-Haube.



Beleuchtung: Doppelleuchte für 2 Kompakt-Leuchtstofflampen mit Sockel 2G11. Selbsttätiges Ein- und Ausschalten durch Dämmerungsschalter.

Oberhalb der Tür befindet sich ein hinterleuchtetes Piktogrammfeld für bis zu vier Piktogramme, dieses Feld wird durch die Innenbeleuchtung mit ausgeleuchtet.



Belüftung: eine besonders gut ausgelegte Be- und Entlüftung verhindert eine übermäßige Aufheizung bei längerer Sonneneinstrahlung



Schutzschrank: Der Schutzschrank enthält einen Endverzweiger für das Fm-Kabel sowie für das Niederspannungskabel einen Anschlusskasten. Die frontseitige Schranktür hat ein Doppel-Kastenriegelschloss für zwei Profilhalbzylinder.



Rückwand: Die Montageplatten für das Endgerät (Münzer oder Kartentelefon), die Bodenplatte und ein eventueller Buchablagetisch welcher statt der standardmäßigen Buchschwinge eingebaut werden kann, sind aus Polyester (UP-Gf) hergestellt.

Hinweis- und Werbeflächen sind mit Plexiglasscheiben abgedeckt.

Flächen mit besonderer Abnutzung sind mit korrosionsgeschützten Edelstahl-Blechen abgedeckt.



Montage: Zur Montage des TelH dient ein am Aufstellungsort vorzubereitendes Fundament aus Fertigbauteilen mit Ankerschrauben (Fundamentring). Als Fundament werden die gleichen Fundamentringen eingesetzt wie beim FeH 78.



Maße:

Grundfläche 1090x1090mm

Höhe: 2335mm



Gewicht:

Ca. 300 Kg



Fundamentringe aus Stahlbeton:

(Angaben beziehen sich auf zwei Stück, zusammen gefasst als ein Fundament):

Maße: B: 1300x H: 360x T: 1300mm

Gewicht: 130kg





Sonstiges/Besonderheiten:



TelH 90 Sm  (Sm = Stadtbild modern)



Darüber hinaus wird dieses Telefonhäuschen allen Anforderungen, die durch Behinderte gestellt werden, gerecht. Die große Türöffnung erleichtert Rollstuhlfahrern das Einfahren wesentlich.



Auf der Dach-Haube des TelH 90 sh war bei vorhanden sein eines NRM im Häuschen die Montage einer SOS-Notrufmelder „Kennzeichnungsfahne“ möglich



Zusätzlich zum TelH 90 Sm gab es einen Anbauschrank zum Einbau von BK-Verteileranlagen oä…. Dieser wurde über die gesamte Höhe und Breite an der Rückseite des Häuschens montiert.
