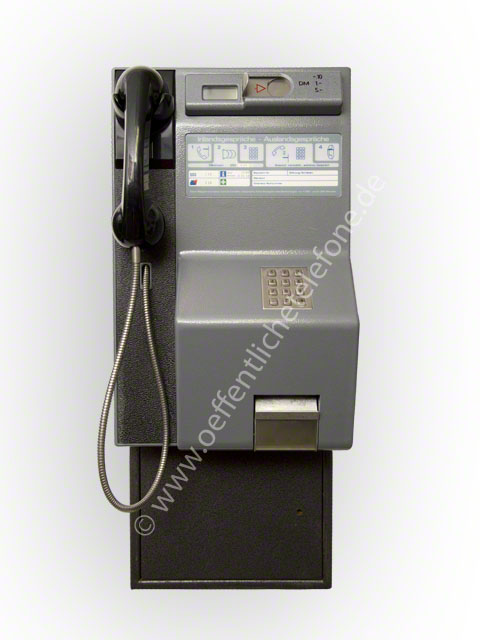

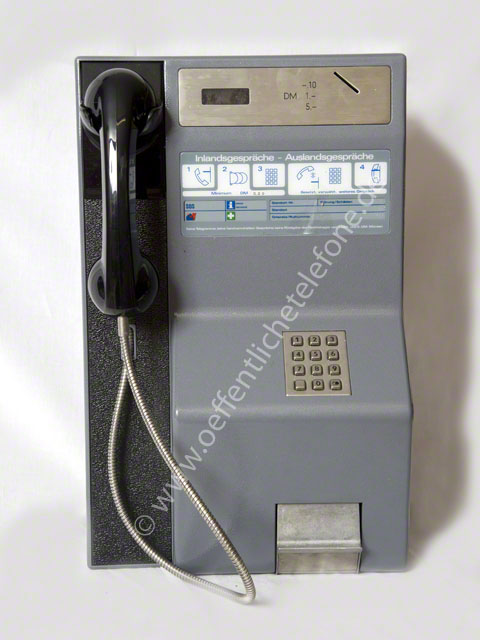

Münzfernsprecher MünzFw21

Münzfernsprecher MünzFw21

(weitere Fotos siehe unten)



Eckdaten/Kurzbeschreibung:



Modell-Bezeichnung: Fernwahlmünzfernsprecher 21

Abkürzung/Kurzform: MünzFw 21 , später MünzTel 21

umgangssprachlich: Münzer 21

Hersteller-Bezeichnung:

Hersteller: Siemens und SEL

Eingeführt: 1984

Ausserdienststellung: Die letzten MünzFw21 verschwanden mit der Einführung des Euros

Hergestellt von/bis: 1984-

Wahlorgan: Tastwahlblock IWV

Münzannahme: 10Pf, 1DM, 5DM Münzen

Speichervolumen: 10 x 10 Pf. 8 x 1 DM. 4 x 5 DM

Münzprüfung: mechanisch/elektronisch

Kassiersteuerung: über 16kHz Gebühreimpuls

Gehäusematerial

Kappe/Deckel: Magnesium-Druckguß-Legierung

Gehäusematerial

Rückwand/Boden: Magnesium-Druckguß-Legierung

Farbe

Kappe/Deckel: grau mit wiederstandsfähiger Epoxyharz-Beschichtung

Farbe

Rückwand/Boden: dunkelgraue Hammerschlaglackierung

Stromversorgung: ja, 220V

zum Bertieb zwingend nötig: ja



Sonstiges/Besonderheiten:



- Teilelektronischer Münzfernsprecher für den weltweiten Selbstwählverkehr.

- Einteiliger-Münzeinwurfschlitz, Rückgabebecher aus Aluminium, rote Guthabenanzeige

- Integriertes Prüf- und Diagnoseprogramm

- Wiederwahl unter Ausnutzung des Restguthabens durch Kurzeinhängen

- 0ptische und akustische Nachzahlaufforderung

- Abschaltung bei voller Kassette



- Das Gerät setzt Fehlermeldungen und Aufbruchmeldungen an SEG ab (der Münzer ruft dazu eine von zwei im Gerät gespeicherte Rufummern an. An dieser Rufnummer ist ein Signalempfangsgerät -SEG- angeschlossen. Je nachdem wird eine Fehlermeldung -wie Kassette zu 75% voll- oder -Handapparad defekt- übermittelt bzw. ein Aufbruch des Kassettenanbaues gemeldet.

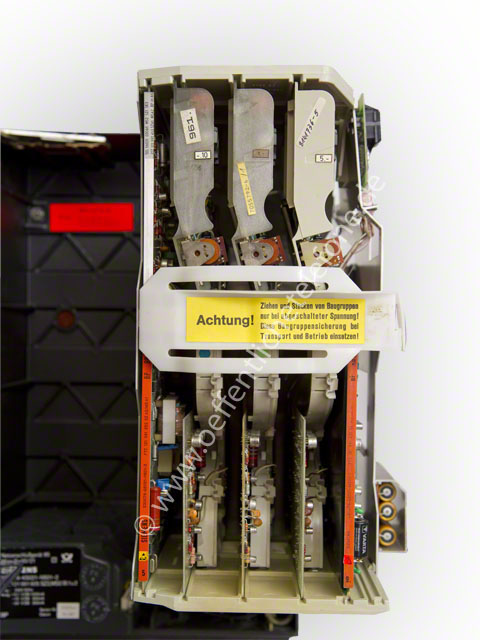

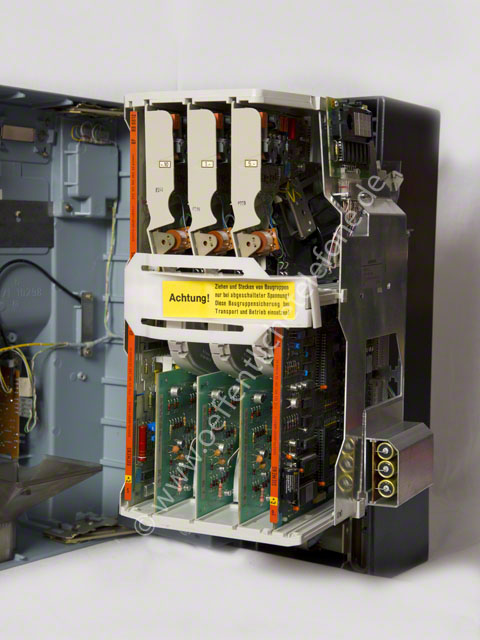

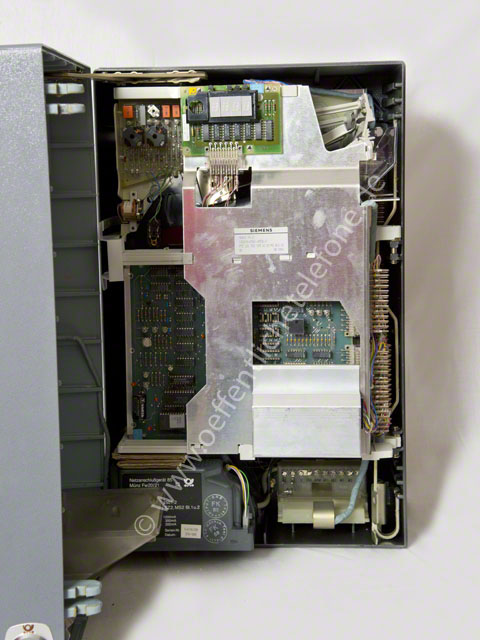

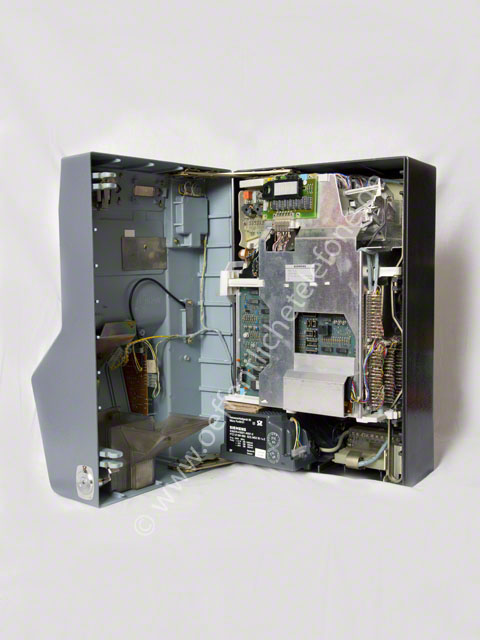

- Die Beuelemente befinden sich wartungsfreundlich auf Steckkarten (Baugruppen).

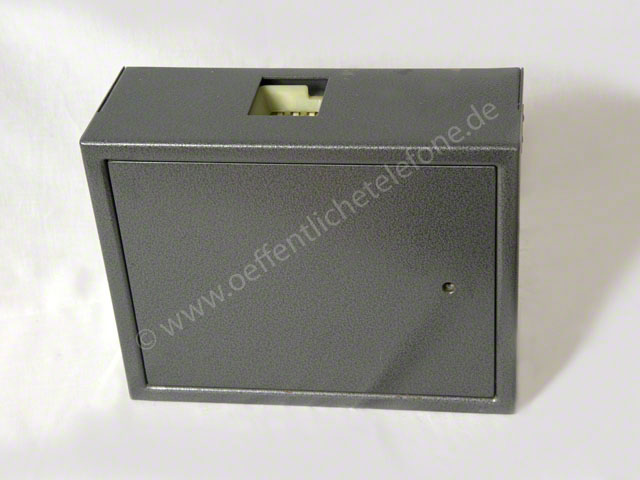

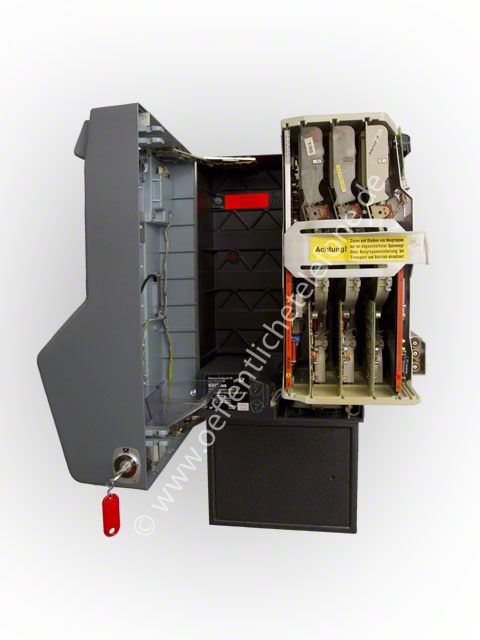

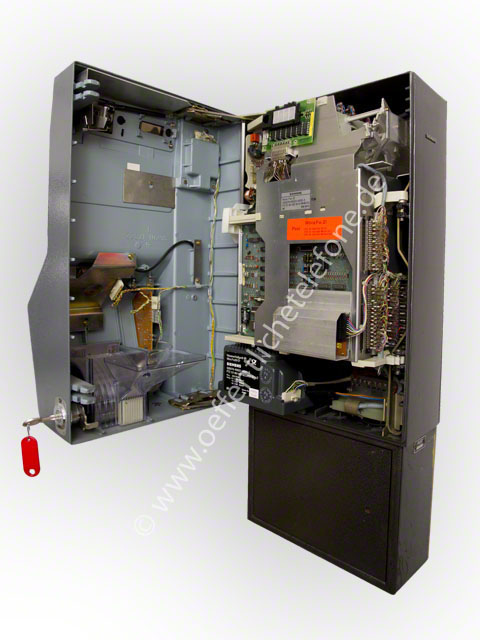

- Der MünzFw21 besteht immer aus zwei Grundeinheiten, dem Geräteteil und dem darunter befindlichen Kassettenanbau aus Stahlblech bzw. dem stärker gegen Aufbruch geschützen, jedoch selteneren Münztresor. Diese beiden "Teile" bilden eine Einheit.

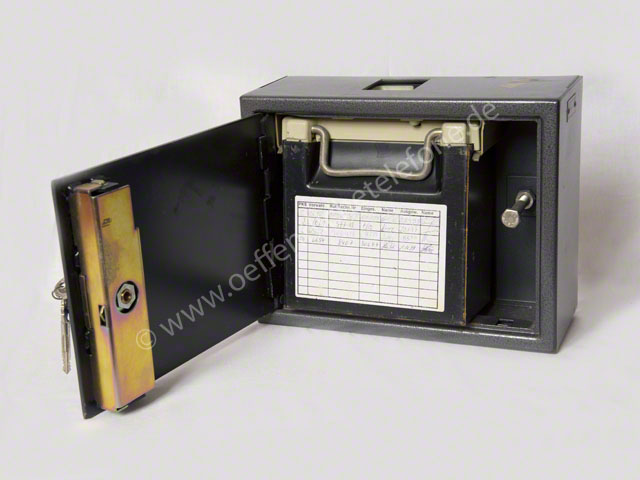

- Der Geldbehälter (Münzkassette) besteht aus einem Stahlblechkasten mit Tragegriff und einem Kunststoffdeckel. Mit Hilfe eines Riegels, der über einen Metallwinkel am Deckel zu schieben ist, kann der Geldbehälter verschlossen und in dieser Stellung plombiert werden. Die quadratische öffnung im Deckel ist bei dem herausgenommenen Geldbehälter durch einen Verschlußschieber im gespannten Zustand verschlossen.

Wenn man den Behälter in den Kassettenanbau einsetzt, öffnet ein Mitnehmerstift den Schieber und gibt die Einlaßöffnung für die Münzen frei. Beim Herausnehmen des vollen Geldbehälters schließt der Mitnehmerstift den Schieber wieder, der durch eine Sperre im Innern der Kassette zusätzlich verriegelt wird. Erst nach Lösen der Plombe läßt sich diese Sperrvorrichtung durch das Öffnen des Deckels zurückstellen und durch das Schließen selbsttätig wieder spannen.



Quelle: Marco Kosmehls Gehirn und Kabatt 1977





---------------------------------------------------------------------------------------





Eckdaten/Kurzbeschreibung:



Modell-Bezeichnung: Fernwahlmünzfernsprecher 21

Abkürzung/Kurzform: MünzFw 21 , später MünzTel 21

umgangssprachlich: Münzer 21

Hersteller-Bezeichnung:

Hersteller: RFT-SEL Alcatel

Eingeführt: 1984, Neuauflage ab 1992

Außerdienststellung: Die letzten MünzFw21 verschwanden mit der Einführung des Euros

Hergestellt von/bis: 1992-

Wahlorgan: Tastwahlblock IWV

Münzannahme: 10Pf, 1DM, 5DM Münzen

Speichervolumen: 10 x 10 Pf. 8 x 1 DM. 4 x 5 DM

Münzprüfung: mechanisch/elektronisch

Kassiersteuerung: über 16kHz Gebührenimpuls

Gehäusematerial

Kappe/Deckel: Magnesium-Druckguß-Legierung

Gehäusematerial

Rückwand/Boden: Magnesium-Druckguß-Legierung

Farbe

Kappe/Deckel: grau mit widerstandsfähiger Epoxyharz-Beschichtung

Farbe

Rückwand/Boden: dunkelgraue Hammerschlaglackierung

Stromversorgung: ja, 220V

zum Betrieb zwingend nötig: ja





Sonstiges/Besonderheiten:



- gegenüber der Ur-Version des MünzFw21 von 1984 verfügt dieses Modell werksmäßig über einen Schiebereinwurf, einem Rückgabebecher aus Edelstahl und der grünen Guthabenanzeige.

- Teilelektronischer Münzfernsprecher für den weltweiten Selbstwählverkehr

- Integriertes Prüf- und Diagnoseprogramm

- Wiederwahl unter Ausnutzung des Restguthabens durch Kurzeinhängen

- 0ptische und akustische Nachzahlaufforderung

- Abschaltung bei voller Kassette

- Das Gerät setzt Fehlermeldungen und Aufbruchmeldungen an SEG ab (der Münzer ruft dazu eine von zwei im Gerät gespeicherten Rufnummern an. An dieser Rufnummer ist ein Signalempfangsgerät -SEG- angeschlossen. Je nachdem wird eine Fehlermeldung -wie Kassette zu 75% voll- oder -Handapparat defekt- übermittelt bzw. ein Aufbruch des Kassettenanbaues gemeldet.

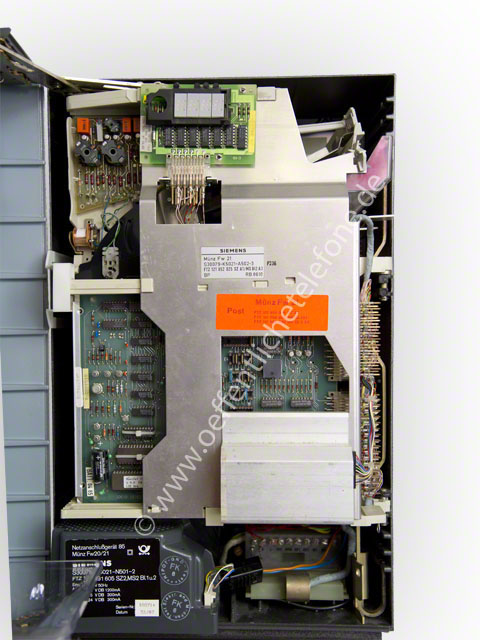

- Die Bauelemente befinden sich wartungsfreundlich auf Steckkarten (Baugruppen).

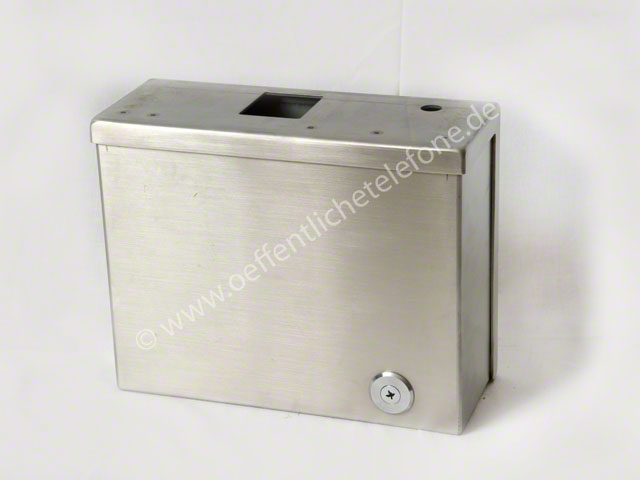

- Der MünzFw21 besteht immer aus zwei Grundeinheiten, dem Geräteteil und dem darunter befindlichen Kassettenanbau aus Stahlblech bzw. dem stärker gegen Aufbruch geschützten, jedoch selteneren Münztresor. Diese beiden "Teile" bilden eine Einheit.

- Der Geldbehälter (Münzkassette) besteht aus einem Stahlblechkasten mit Tragegriff und einem Kunststoffdeckel. Mit Hilfe eines Riegels, der über einen Metallwinkel am Deckel zu schieben ist, kann der Geldbehälter verschlossen und in dieser Stellung plombiert werden. Die quadratische Öffnung im Deckel ist bei dem herausgenommenen Geldbehälter durch einen Verschlußschieber im gespannten Zustand verschlossen.

Wenn man den Behälter in den Kassettenanbau einsetzt, öffnet ein Mitnehmerstift den Schieber und gibt die Einlassöffnung für die Münzen frei. Beim Herausnehmen des vollen Geldbehälters schließt der Mitnehmerstift den Schieber wieder, der durch eine Sperre im Innern der Kassette zusätzlich verriegelt wird. Erst nach Lösen der Plombe lässt sich diese Sperrvorrichtung durch das Öffnen des Deckels zurückstellen und durch das Schließen selbsttätig wieder spannen.



Quelle: Marco Kosmehl und Kabatt 1977



weitere Fotos:

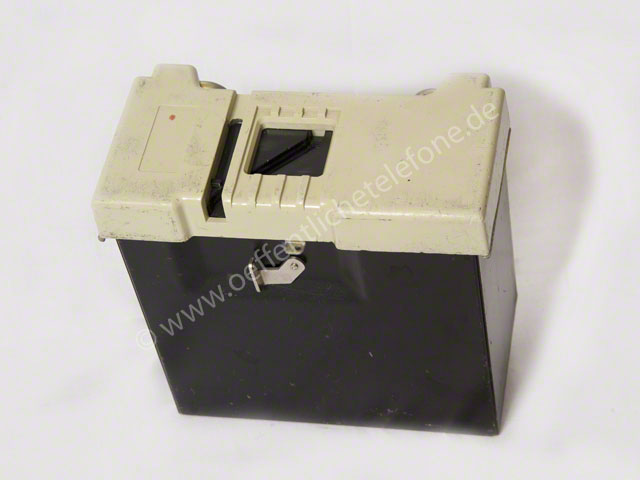

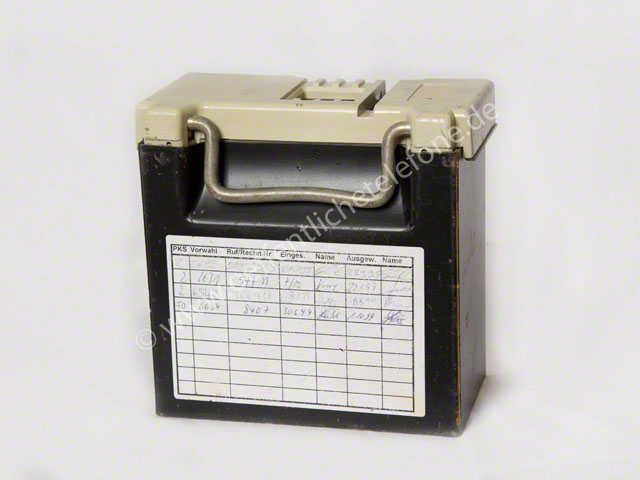

Münzkassette:
